自動化控制系統的有哪些模塊組成？

自動控制系統通過控制計算機對傳感器及局域網所采集的各種信息的歸納、分析、整理，實現信息管理與自動控制的一體化．并通過權限認證確保了信息的安全 ，共有一下模塊組成。

上位機信息管理系統包含HMI、組態控制、狀態監視、數據分析、數據管理、參數設置、故障報警、報表輸出8個模塊，各模塊功能如下：

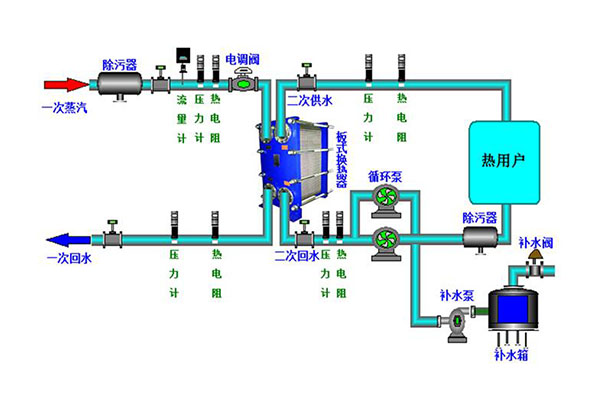

1、HMI：所謂HMI就是人機界面。它所要實現的功能就是讓操作人員通過界面上的各個仿真按鈕或開關圖素進行操作控制，并用各種圖素屬性的變化來直觀反映操作效果和現場狀態；

2、數據分析模塊：主要完成從預報系統中提取數據并進行分析，分析由下位機采集并傳輸給上位機的各分支電流值、電壓值和光照度值；

3、組態控制模塊：根據系統時間、實時采集客車信息和個參數值按照控制算法及預先設置的參數進行組合判斷。輸出組態控制指令到下位機；

4、狀態監視模塊：主要判斷采集的電流、電壓值是否在界限以內，如過界則輸出報警到錯誤報警模塊；遇到網絡故障、PLc供電不良、各支路控制不正常等情況，輸出報警到錯誤報警模塊；

5、錯誤報警模塊：對于從狀態監視模塊輸入的錯誤報警采用多媒體方式(視頻、語音)進行報警、及時通知組態控制模塊，確保安全，并分析故障點，以供參考；

6、參數設置模塊包含權限認證，只允許有權限的操作人員對系統工作參數進行調整或修改，并通過口令系統和設置操作權限防止非相關人員隨意變更系統參數，以提高系統安全性；

7、數據管理模塊：采用開發平臺內嵌的報表和數據庫管理系統?？蓪?shí)現實時數據和歷史數據的數據查詢、向報表輸出模塊提出報表的生成和打印請求；

8、打印輸出模塊：從歷史數據庫中提取用戶所需數據，并據用戶要求進行均值、最大最小值、求和等運算，并填充至規定格式的報表欄目中。

生產過程自動化系統經過長期不斷的發展，特別是在充分利用計算機技術的基礎上取得很大的進步，在生產過程中已發揮其重要作用，成為生產過程安全穩定自動化運行不可缺少的工具。
