如何日常保護電氣控制系統？

電氣控制系統中常見的保護環節有短路保護、過載保護、缺相保護、欠壓保護和相序保護等，這些保護在控制電路中都是通過哪些電器完成？

短路保護

常見的短路保護電器有熔斷器和斷路器。

熔斷器比較適合于對動作準確度和自動化程度要求較差的系統中，如小容量的籠型電動機、一般 的普通交流電源等。可是熔斷器有一個弊端，當發生短路時，可能發生一相熔斷器熔斷，造成設備缺相運行。

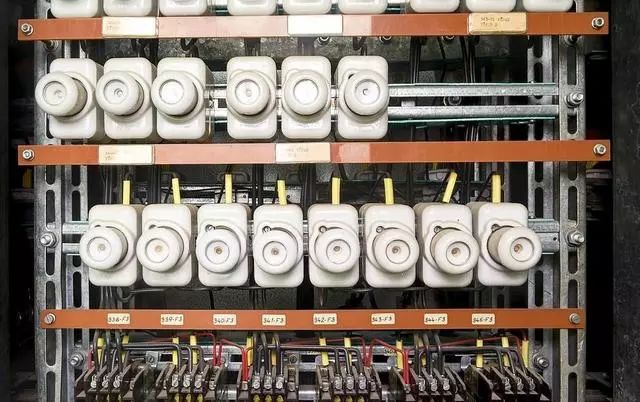

熔斷器

斷路器又稱空氣開關，當電路發生短路故障時，它的電磁脫扣器自動脫扣進行短路保護，直接將三相電源同時切斷，保護電路和設備的安全，因此廣泛應用在電氣控制系統中。

斷路器

欠壓保護

欠壓一般 應用接觸器作為保護，當主電動機控制線路，電源電壓過低或斷電時，接觸器線圈釋放，此時其主觸點和輔助觸點同時打開，使電動機電源切斷并失去自鎖。

接觸器

相序保護

一般 采用相序保護器來作為相序保護。相序保護器，可在相序不對時不讓電動機啟動，相序正確時，電動機正常啟動，從而避免了可能由反轉引發的事故，一般 與接觸器配套應用。

相序保護器

它主要用于流動作業而又要求相序正確的電動機。如空壓機、風機、、水泵、油泵、中央空調機組、電控箱、起重機等設備中。

過載保護或熱保護

說白了過載保護是指電動機的電流超過額定電流。常見保護器件有熱繼電器、電機綜合保護器、電機保護斷路器。

熱繼電器的優點是結構簡單、價格低廉，可是缺點是保護功能少，在電機出現堵轉、缺相、長時間過載、啟動超時等故障時，有時不能起保護作用。

熱繼電器

電機綜合保護器實際上是一個集斷相、過載、堵轉、三相不平衡等保護為一體的綜合保護器，因?yàn)楸Ｗo(hù)器是穿心式，就可以減少大電線的斷點，從而減少發熱點和故障點?？墒侨秉c(diǎn)也很明顯，電動機綜合保護器需要連續工作，這樣因電網電壓的波動、干擾、自身的發熱等因素，使其的故障率也很高。

電機綜合保護器

電機保護斷路器優勢是保護穩定、使用便捷、動作靈敏、精度高、重復性好、保護功能齊全等，缺點是成本較高。

電機保護斷路器

當前小型設備或是一般控制，考慮到成本絕大多數依然采用熱繼電器作為過載保護，電機綜合保護器在少量要求嚴格設備中應用。大型設備或是自動控制設備主要依然采用電機保護斷路器作為過載保護。
