污水處理廠自控系統，是通過通過使用自動化技術、計算機技術、網絡技術、數據庫技術、圖形顯示技術構建成的綜合自動化系統。在確保達到規定的技術要求及污水處理過程優質可靠運行、排放達標的目標前提下，將污水處理廠運營決策、管理、調度、過程優化、故障診斷、現場控制等功能集成在網絡環境下，通過信息多層"無縫"鏈接，為實現污水處理過程的管控一體化及綜合信息處理構建了信息平臺。

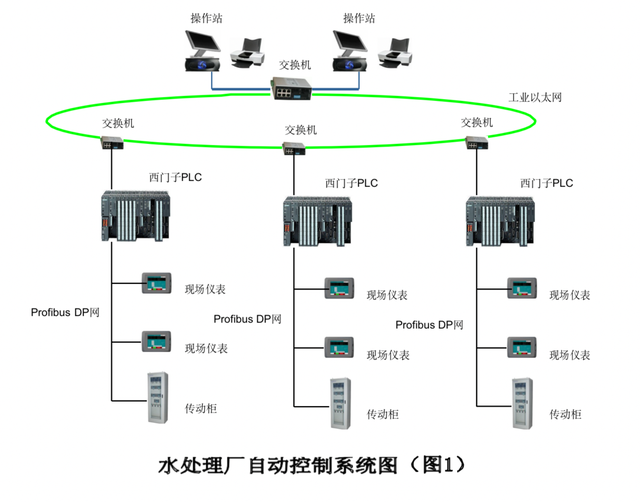

對于大型的污水處理系統，一般采用三層控制級來實現自動控制，即生產管理監控級、PLC 邏輯聯動控制級、機旁就地控制級三層結構。見圖 1





◆ 模擬量、開關量的數據采集及在線監測；



◆ 回路控制和順序控制等的遠程控制方式；



◆ 實時數據及歷史數據的有效管理；



◆ 各類圖文報表的制作與管理；



◆ 設備故障的報警提示；



◆ 自控系統的安全管理；



◆ 如果需要可以實現計算機遠程監控



上位機控制界面能對整個污水處理系統的過程進行實時監控，具備實時數據和歷史數據的分析及處理能力，對主要工藝流程進行動態模擬、趨勢分析、報表打印、繪制曲線，并對主要數據永久性保存，能顯示整個工藝流程或局部環節的直觀動態彩色畫面，還能夠通過通過大屏幕動態顯示工藝流程各主要部件的運行狀態。并且還能夠通過電信線路或?qū)拵ㄐ诺葘?shí)現遠程監視和數據采集，便于遠程管理、快速解決問題排除故障。



1、運行可靠



◆ 選用符合工業級標準的成熟定型產品；



◆ 具有自診斷（檢錯）與容錯功能；



◆ 具有計算機系統輔助診斷及修復功能；



◆ 具有完善的抗干擾及防雷等技術措施；



◆ 具有設備、線路冗余等功能；



2、系統開放性好



系統對用戶是開放的。設備的增減、控制方案的選取、系統的擴縮與維護等，用戶都可以在廣泛的設備環境下便利地自己完成。所有硬件接口，軟件協議全部按開放性的標準設計、編制。



3、系統實用性功能強

◆ 控制系統操作方便、簡單易學、界面清楚、功能實用；



◆ 全功能的漢字處理和漢字顯示；



◆ 生動的在線漢字提示；



◆ 全圖形人機接口，使用戶清晰的了解污水處理廠各工段的運行情況，故障報警點的分支細節，使操作員通過熱鍵或鼠標來 發布各種指令或換畫面；



◆ 通用的計算機及通訊軟件；



◆ 能準備反映各工況的真實情況；



◆ 能按要求對數據進行統一管理，如記錄、歸檔、統計、查詢、打印等；



◆ 能迅速將控制指令可靠的發給執行機構，既能獨立、又能監控，當控制室的上位機出現故障時，各分控制室的 PLC 均能與系統脫開，實行現場獨立工作。



4、系統規范化

在方案設計、設備選型、圖紙?jiān)O(shè)計、軟件設計、設備安裝、系統調試等過程中，都嚴格按照國家相關質量體系執行。這給計算機監控系統的安全生產運行，日常維護管理、更新?lián)Q代升級等均提供了質量保證。



5、故障診斷專家系統

根據環保領域目前發展的需要和趨勢，污水處理過程故障診斷專家系統應運而生。該系統針對污水處理工藝過程的物理和生化變化為主的診斷對象，故障發生的特點，提出了面向工藝故障診斷的總體方案。
